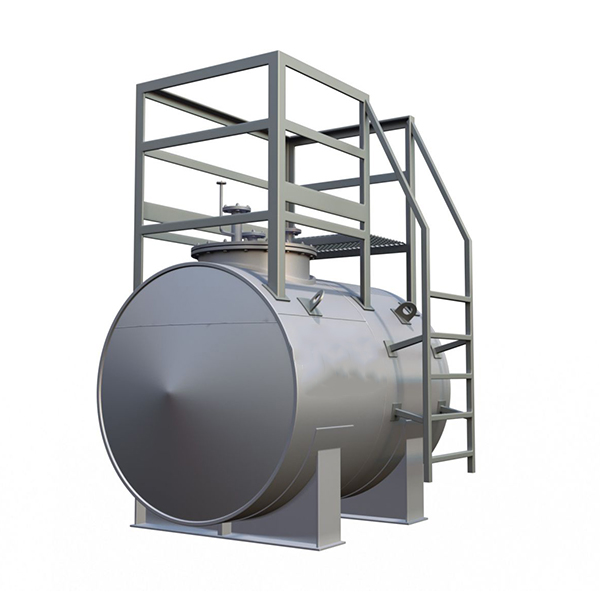

Резервуар пример 2

Отличия РГСн объемом 5 м3 от подземного РГСп

Емкости горизонтального исполнения согласно государственным нормам можно устанавливать:

• на земле РГСн-5
• под землей РГСп-5

Оба типа подходят для содержания различных жидкостей. Размещение резервуара РГСП 5 более затратно материально. Его установка оправдана на 100% в случае, когда нужно сохранить полезную площадь на территории предприятия. Подземный стальной резервуар конструируется из более толстой стали – 5 мм, а для РГСн обычно используются листы 4 мм толщиной. Стенки подземной емкости дополнительно должны покрываться антикоррозийными средствами.

Варианты конструкции РГСн

1. Двустенный – двойная стенка внутренняя и внешняя между ними азот или антифриз маркировка РГСД-5. Толщина внутренней стенки не меньше 4 мм. Расстояние между стенками не менее 4 мм. Толщина наружной стенки не меньше 5 мм. (ГОСТ 17032-2010).
2. Многокамерный – несколько камер для жидкостей с разным химическим составом. Чтобы снизить риск смешивания жидкостей межкамерные перегородки делаются двойными. Соответственно количеству секций ввариваются то же количество горловин с люками. Добавляется и соответствующее количество патрубков для слива/налива продукта.
3. С подогревом –для хранения битума. Змеевик или регистры для подогрева устанавливаются в нижней части конструкции. Подогрев осуществляется за счет циркуляции теплоносителя. В качестве теплоносителя используется водяной пар, горячая вода, разогретое масло. С внешней поверхности корпус резервуара обязательно утепляется. Для повышения экономии на обогрев битум хранят в подземных резервуарах. Разогрев для выгрузки применяется локальный обогрев.

Какой материал используется для изготовления РГСн-5

Для производства выбирают сталь учитывая свойство жидкостей, предназначенных для хранения.

В основном для хранения нефтепродуктов используется спокойная, полностью раскисленная сталь Ст3. Для хранения более агрессивных веществ применяются нержавеющие стали 12Х18Н10Т и 09Г2С. Внутри возможно покрытие из алюминия, пластмасс или футеровка керамикой.

Особенности производства

Горизонтальные стальные резервуары изготавливаться по Типовым проектам ТП 704-1-158.83 — ТП 704-1-164.83 и ГОСТ 17032-71.

Корпус РГС-5 состоит из двух частей:

• цилиндрической
• торцевых

Цилиндрическая часть (обычно называют стенкой) состоит из некоторого количества жестких обечаек с кольцами жесткости. Их количество определяется конструкцией.

Торцевые части – днища выпускаются:

• Плоскими (ребристые или безреберные) – с избыточным рабочим давлением менее 40 Кпа
• Конические – для резервуаров с избыточ. давлением менее 70 Кпа
• Эллиптические – показатель избыточного давление более 70 Кпа

При необходимости ставят устройства подогрева.

От каких критериев зависит цена РГСн-5

На изменение стоимости емкости оказывают влияние следующие показатели:

1. использование различного стального материала – марка стали, толщина листов
2. конструкция – двустенная, многокамерная,
3. дополнительные услуги: теплоизоляция, покрытие антикоррозионными составами
4. вспомогательное оборудование:

• приборы-измерители, которые контролируют уровень содержимого, давление, температуру
• сигнализационное оборудование
• лестницы с площадками или без
• подогревательные системы – змеевики
• дыхательные клапаны
• пеноотводы
• мешалки
• трубопроводы
